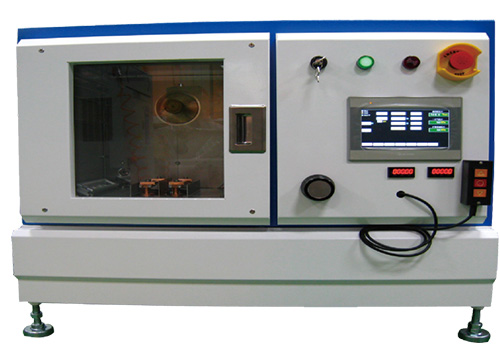

A:真空室
A1間歇式馬蹄形前開啟門
1、 真空腔體材質，SUS34L不銹鋼板
2、 真空腔體表面、內外拋光電解處理
3、 真空腔體尺寸：450x450 x400mm
4、 14寸強化玻璃觀測窗，內部含有方形防鍍玻璃
5、 腔體內部不銹鋼防污襯板
6、 腔體粉底烤漆支架
B:真空計
B1鍍膜腔體全領域冷陰極真空計
1、真空測量范圍：1000to 5*109torr
2、法蘭形式接頭
3、操作接口：RS232 1/0
4、B2 鍍膜腔體電容式真空計
5、真空測量范圍：1torr 全尺寸范圍
6、法蘭接頭：NW25
7、 精確度：0.5%
8、 分辨精確度：0.001%
9、 壓力限制45Psig
10、輸入功率：+/-15VDC/35MA
11、輸出信號：0---10VCD/10歐姆
12、B3擴散泵抽氣管路真空壓力偵測計
14、額定壓力范圍：0.0—101.3千帕
15、操作/設定壓力范圍：10.0to—103千帕
16、最大承受壓力：500千帕
17、電源壓力：12to24伏直流電
18、電源消耗≤55Ma
19、NPN集電極開路2路輸出+模擬輸出
C：閥門
1、14寸高真空氣動式主閥門
2、腔體氣動式粗抽閥
3、腔體氣動式前級閥
4、機械泵自動泄氣閥
5、腔體氣動泄氣閥
6、鋅氣動閥+針閥調整器
D：金、鋅蒸發源
1、兩個熱電源開關分別為：220-7.5V，350A
2、10轉精密輸出控制輸出功率
3、4—1/2數字顯示表
4、可程序控制溫度，來控制是否揮發金和鋅
E：膜厚計
1. 測量速度：0.1 秒
2. 速率顯示分辨率：0.02AL
3. 多功能LED和LCE顯示屏
4. 變量：6參量每秒
5. 操作接口：RS-232
F 載臺:
1. 半圓柱可抽取上掀載臺450*400mm
2. 公轉載臺及調速裝置5—20轉速
G：冰水機
1. 冷凍能力：12000熱量/小時
2. 誰泵浦馬力：0.5
3. 水流速率：30（L/MIN）
4. 水箱容量：26L
5. 冷媒：R134A
H：軟件功能
1、 PLC可程序邏輯控制器及12寸彩色觸控式人機屏幕
2、 系統控制接口具有參數設定，系統履歷，異常訊息，系統權限登入，自編參數設定，自動/手動抽氣控制等功能選項,所有閥門幫浦互鎖安全保護
3、 系統控制權限設定具有低階,中階,高階三種權限模式,分別以不同的操作方式來操作系統
4、系統參數設定具有系統控制權限密碼功能設定,各式閥門延遲開啟,關閉時間,設定及各項異常狀況偵測狀態功能警示設定
5、系統履歷功能可記錄異常狀態情形,發生的時間和日期
6、具備緊急停止按鈕，冷卻水總線，冷卻水供應閥門，電磁式水流自動開關器
7、配備半OURLES型和平面型物證固定裝置，滿足不同物證檢驗要求
I:輔助設備
1、 在提示揮發金和鋅之前，在艙體底部加熱金和鋅的卡槽上面有自動升起的擋板，當金揮發時，擋板自動升起，鋅揮發時，擋板再自動升起。這樣的目的是為了防止多次使用后金屬之間交叉污染，影響熏顯效果。擋板要抬起之前具有提示功能
2、 設備具有手動遙控裝置，在設備鍍鋅的過程中，可以根據現場實際情況對鍍鋅和金的厚度進行增厚和去薄，并且具有軟件提示功能
3、 設備具有智能操作系統，可以根據使用數據真正實現人機對話，可以記憶20組以上數據，編譯程序，便于下次操作直接提取數據。
4、 柜內真空度自動控制：在蒸發金流程和蒸發鋅流程可保持艙內不同的真空度。蒸發金流程，設備的真空度將達到5.0*10-4torr，而在下一個鍍鋅流程，設備會自動將艙內的真空度調整到3*10-4至5*10-4torr，以確保鍍鋅過程均勻，達到最佳顯現效果。一次采證過程內，包括蒸發金及鋅的控制；真空度達到壓力時，可以啟動一次采證中的金蒸發流程，此時金擋板及艙內照明自動開啟。金蒸發有溫度控制及蒸發功率控制等兩種選擇模式，以保證穩定控制蒸發達到指紋顯現的最佳狀態。金蒸發源流程執行完畢后，一次采證程序直接轉換鋅蒸發源流程，此時艙內真空度自動變化至鋅蒸發所需的真空度，3*10-4torr，此時鋅擋板開啟，艙內照明持續打開，鋅蒸發開始啟動蒸發流程。鋅蒸發有溫度控制和蒸發功率控制兩種選擇模式，以保證穩定控制蒸發達到指紋顯現的最佳狀態
5、 精確控制鍍金和鋅的溫度，以保證最佳顯現效果。
6、具有大尺寸觀察窗，觀察窗需具有鍍膜片封釉，以便于清潔。設備內置4個LED照明電源，為球形，便于清潔和無死角觀察，可清晰觀察熏顯效果。設備配備三級真空規：有源冷電離，真空規（高真空），有源皮拉尼真空規（粗真空）。三級真空規：電容式絕對壓力真空規
M:耗材
² 指紋顯現用金絲：ID:0.1mm*L:1米一條
² 指紋顯現用鋅粒：50克
² 指紋顯現用鎢舟10片
² 腔體內照明燈：6組。
² 指紋顯現鍍膜所需監控之石英震蕩片10片
² 腔體窗口之方形防鍍玻璃10片
